Vysílací jednotka

Popis funkcí na vysílací jednotce:

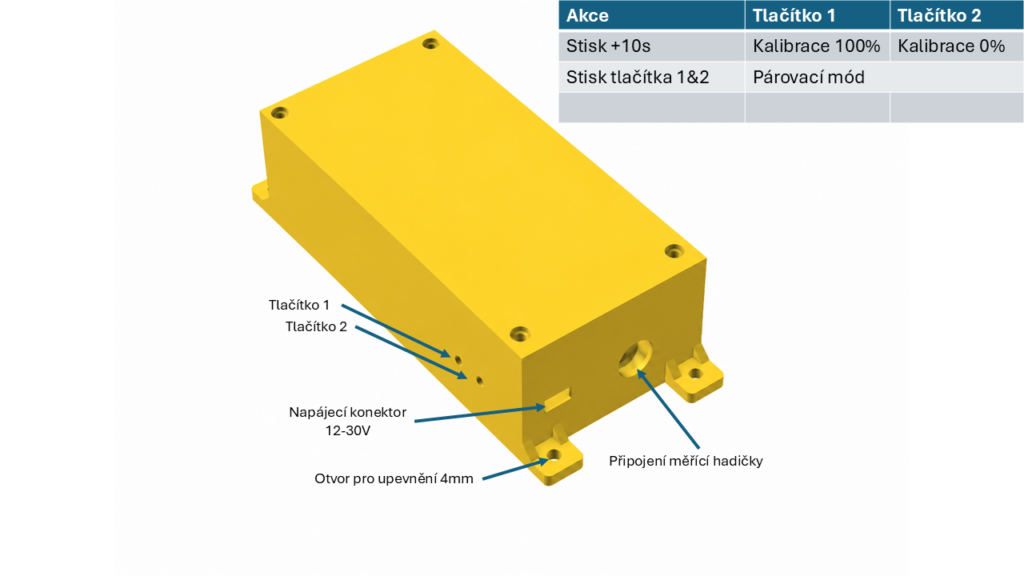

Obrázek (1.1)

Technická specifikace:

• Měřící rozsah: 1cm - 400cm
• Napájecí napětí: 12 - 30V
• Vnější průměr měřící hadičky: 6mm
• Průměr díry pro montáž 4mm

Funkce tlačítek na vysílací jednotce:

Tlačítko 1:

• Kalibrace 100%

Tlačítko 2:

• Kalibrace 0%

Tlačítko 1 & 2

• Aktivace párovací ho módu

Před prvním spuštěním hladinoměru:

• Přišroubjte hladinoměr na vhodné místo
• Připojte do spojky zatlačením měřící hadičku
• Připojte napájení 12-24V Pozor na polaritu. Při opačné polaritě zařízení nebude fungovat

Kalibrace:

Kalibrace 0%:

• Vyjměte měřící hadičku z kapaliny.
• Stiskněte a držte tlačítko 2 tak dlouho, dokud se nerozsvítí první modrá LED dioda.
• Počkejte dokud modrá LED dioda nezhasne.
• Po zhasnutí první modré LED diody je zkalibrováno 0%

Kalibrace 100%:

• Vložte měřící hadičku až na dno nádoby.
• Stiskněte a držte tlačítko 1 tak dlouho, dokud se nerozsvítí poslední modrá LED dioda.
• Počkejte dokud modrá LED dioda nezhasne.
• Po zhasnutí poslední modré LED diody je zkalibrováno 100%

Po úspěšné kalibraci uvidíte stav vaší hladiny

Párování s přijímacími jednotkami:

Vysílací jednotka:

• Na vysílací jednotce stiskněte zároveň tlačítko 1 a tlačítko 2 do té doby, dokud nezačně rychle blikat prostřední LED dioda.
• Vysílací jednotka je v párovacím režimu.

Přijímací jednotka:

• Stiskněte a držte tlačítko 1 dokud nezačně blikat modrá LED dioda.
• Po té co 3x zabliká zelená LED dioda, přijimací jednotka je připojeno k vysílací jednotce.
• Krok 1. a 2. opakujte u všech přijimacích jednotek.

Vysílací jednotka - ukončení párovacího režimu:

• Stiskněte zároveň tlačítko 1 a tlačítko 2 do té doby, dokud 3x nezabliká LED dioda.

Tímto je zařízení připraveno k použití.
